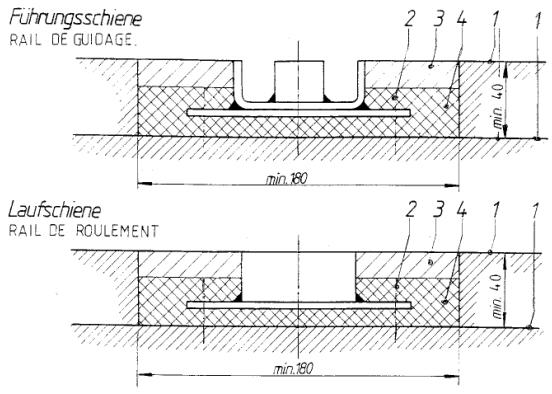

Führungsschiene und Laufschiene



Merkblatt für das Untergiessen der Schienen von OCT - fahrbaren Schwerlastregalanlagen
(für Schienen gemäss unserer Zeichnung Nr. L4.86 -017)

Neuer Bodenbelag

Hier empfiehlt es sich die Schienen auf den Rohboden zu verlegen (min. 4 cm unterhalb des Fertigbodens).
Die verlegten, von unseren Monteuren ausnivelliert und mittels Dübel befestigten Schienen, werden bauseits mit einem schwundfreien Fliessmörtel untergossen.
Um ein Abfliessen des Mörtels zu verhindern, können seitlich Negative errichtet werden (Sand oder Holz).
Die Menge resp. die Höhe des Fliessmörtelniveau muss so gewählt werden, dass die Schraubenköpfe resp. Muttern vollständig überdeckt sind. Anschliessend kann der Fertigboden auf dem Niveau unserer Schienen eingebracht und abgezogen werden. Dabei gehen wir von einem bauseits angegebenen Meterriss aus.

Bestehender Bodenbelag

Hier ist es notwendig, dass auf dem bestehenden Boden Aussparungen vorbereitet werden (min. Tiefe: 4 cm; min. Breite: 18 cm)
Die verlegten, von unseren Monteuren ausniveiliert und mittels Dübel befestigten Schienen, werden bauseits mit einem schwundfreien Fliessmörtel untergossen.
Die Menge resp. die Höhe des Fliessrnörtelniveau muss so gewählt werden, dass die Schraubenköpfe resp. Muttern vollständig überdeckt sind oder der Fliessmörtel bis in die Höhe des bestehenden Bodens eingebracht wird_
In diesem Fall ist es notwendig vorhergehend die bestehende Bodenfläche bauseits auszunivellieren, da es möglich ist, dass die erforderliche Bodenebenheit nicht der geforderten Toleranz entspricht.

In diesem Fall ist es unumgänglich die Unebenheiten durch Auf- oder Abtragen des Belages zu korrigieren. Dazu steht Ihnen unser Fachpersonal für eine Beratung gerne zur Verfügung.

Die von uns verlegten Schienen werden in einem Toleranzbereich von +/- 2 mm verlegt. Das Fundament unterhalb der Schienenanlage muss so dimensioniert werden, dass die Bodenbelastung nicht überschritten wird.
Nach dem Ausnivellieren der Schienenanlage ist bauseits darauf zu achten, dass der Montageort so lange nicht betreten wird, bis die Schienen befestigt und mit Fliessmörtel untergossen sind. Der Montageort darf erst betreten werden, wenn der Mörtel seine erforderliche Festigkeit erreicht hat.


OCT Traversa
Handling Systems AG
